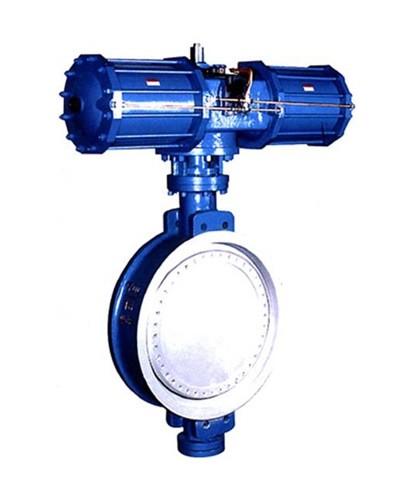

快關蝶閥

快關蝶閥主要應用于汽輪機抽汽管路、高爐煤氣餘壓發電裝置等高安全等級系統。

聯系我們獲取報價

主要用途
産品特點
主要設計規範
産品範圍

主要用途

快關蝶閥主要應用于汽輪機抽汽管路、高爐煤氣餘壓發電裝置等高安全等級系統。為了防止汽輪機組在突然甩負荷時汽輪機内的壓力突然降低，抽氣管和各加熱器内蒸汽倒入汽輪機内造成以3000多轉高速旋轉的汽輪機葉片突然反運轉而造成将汽輪機葉片打碎、損壞汽輪發電機的惡性事故，該閥門作緊急切斷用，在系統出現危機情況時，能在0.3~0.8秒鍾内實施緊急關閥，實現管路的可靠截止。

産品特點

• 閥門采用三維偏心金屬密封結構，關閉時安裝于閥闆上的金屬密封圈與錐形閥體密封面相互壓緊并成正圓接觸，開啓時密封圈和閥座之間的整個密封面上相互同時脫開，即瞬間接觸和瞬間脫離。密封面之間無宏觀摩擦，磨損小，啓閉力矩小，密封精度高，耐高溫，便用壽命長；

• 蝶闆層疊複合圓錐金屬密封面由數個密封層組成，密封接觸部位是一個圓錐面，而不是一條線，第一層密封失敗後，隻要移動一點，還有數層可起密封作用，克服了線密封在密封處磨損後，無法再密封而洩漏的缺點；

• 液動執行器采用撥叉傳動推動蝶閥的閥杆轉動實現閥門的啓閉和調節；傳動箱一端為液壓油缸控制系統，另一端安裝複位彈簧缸；

• 液動執行器液壓源可采用汽輪機抗燃油或配供液壓站提供，根據客戶現場條件選擇

主要設計規範

設計與制造	結構長度	法蘭連接尺寸	檢驗與試驗	壓力與溫度基準
NB/T47044 JB/T11490	GB/T 12221	GB/T9124.1、JB/T79、	GB/T13927	NB/T47044 GB/T 12224

産品範圍

公稱壓力	PN6～PN63
公稱尺寸	DN200～DN2400
閥體材料	20、Q235、Q345、WCB、WC6、WC9、CF8
試驗壓力(MPa)	強度試驗(水壓)	1.5×P（38℃壓力額定值）
	密封試驗(水壓)	1.1×工作壓力
适用溫度	-29℃～575℃
适用介質	蒸汽、水

注：1、超出以上規格閥門可按用戶要求定制；
2、每台閥門适用溫度範圍以閥門實際承壓材料為準。
